SISTEMAS DUALES DE PRODUCCIÓN CON BES
Los sistemas duales de producción con BES pueden bombear, simultáneamente, fluido de yacimiento desde dos zonas separadas en el mismo pozo. Esto permite a los operadores aislar y medir la producción de dos zonas separadas en completamientos multizonales. Se puede utilizar una versión modificada de la misma tecnología básica para inyectar fluido en una zona y producir desde otra en el mismo pozo. Esto permite a los operadores mejorar los rendimientos mediante el uso de técnicas de inundación de agua sin tener que perforar un pozo vecino separado.
BENEFICIOS
Dos BES completas permiten la producción y el monitoreo de dos zonas objetivo separadas
La bomba de inyección y la BES permiten una recuperación mejorada de petróleo sin tener que perforar un pozo vecino separado
Las BES duales y las configuraciones de inyección durante la producción pueden ayudar a recuperar más petróleo por pozo
aplicaciones
- Pozos convencionales
- Pozos con dos zonas de comunicación de formación
capacidades
- Tamaños de tubería de revestimiento de 5¾ in (146 mm) o mayores
- Producir y monitorear dos zonas separadas o usar una zona para inyección y otra para producción en un solo pozo
prestaciones
- Los sistemas incluyen todos los componentes (empaques, bombas, motores y otros equipos necesarios)
- Las configuraciones flexibles permiten una amplia gama de soluciones
Sistemas duales de producción con BES
El sistema dual con BES utiliza dos bombas electrosumergibles (BES) a diferentes profundidades en un pozo. Cada zona está aislada para que el operador pueda monitorear y controlar la producción de forma independiente. El sistema incluye todos los empaques, sistema en Y u otros equipos de división, y componentes de bombeo, de energía de fondo de pozo, de motor y auxiliares. El sistema dual con BES está disponible en dos configuraciones:

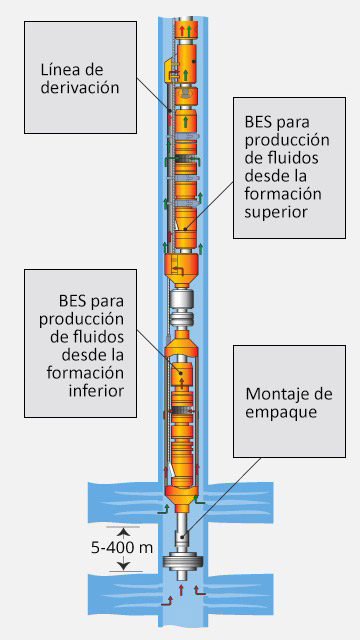

- La configuración de zona separada coloca una BES a mayor profundidad en el pozo en una zona de producción y la otra BES a mayor altura en el pozo en una segunda zona de producción. Un empaque de aislamiento entre las BES permite un control y monitoreo totales de cada zona.
- La configuración de la misma zona coloca ambas BES en una sola zona, pero la admisión para la BES inferior se monta en la tubería de producción hasta 16 ft (5 m) más abajo en el pozo, lo que le permite llegar a una zona más baja de producción. Se coloca un empaque de aislamiento alrededor de la extensión de la tubería de producción para garantizar el aislamiento zonal.
Inyección durante la producción
El sistema de inyección durante la producción utiliza una bomba de fondo de pozo para hacer que el fluido entre en una formación y una BES para producir fluido de una segunda zona. Esta solución de inundación de agua de un solo pozo mantiene la presión de fondo de pozo para reducir la fluctuación y recuperar más petróleo en los pozos con dificultades. El sistema de inyección durante la producción puede inyectar desde la zona superior y producir desde la inferior con la ayuda de empaques de aislamiento o bien puede inyectar en la zona inferior y producir desde la zona superior del pozo.
CARACTERÍSTICAS TÉCNICAS
Configuración de zona separada de sistema dual con BES
|
DE de la tubería de revestimiento |
Sistema de BES superior |
Sistema de BES inferior |
||||
|
Serie |
DE del sistema |
Tubería de derivación (DE/DI) |
Capacidad de caudal |
Serie |
Capacidad de caudal |
|
|
5¾ in |
319 |
4.80 in |
1.65/1.02 in |
1,760 bbl/día |
362, 406 |
4,400 bbl/día |
|
146 mm |
3 |
122 mm |
42/26 mm |
280 m3/d |
5, 5A |
700 m3/d |
|
6⅝ in |
319 |
5.59 in |
2.20/1.57 in |
1,760 bbl/día |
362, 406 |
4,400 bbl/día |
|
168 mm |
3 |
142 mm |
56/40 mm |
280 m3/d |
5, 5A |
700 m3/d |
|
7 in |
319 338 |
5.98 in |
2.20/1.57 in |
1,760 bbl/día 2,200 bbl/día |
362, 406 |
4,400 bbl/día |
|
178 mm |
3 4 |
152 mm |
56/40 mm |
280 m3/d 350 m3/d |
5, 5A |
700 m3/d |
|
9⅝ in |
hasta 406 |
8.27 in |
2.87/1.97 in |
5,030 bbl/día |
535 |
hasta 6,290 bbl/día |
|
245 mm |
hasta 5A |
210 mm |
73/50 mm |
800 m3/d |
7A |
1000 m3/d |
Configuración de la misma zona de sistemas duales con BES
|
DE de la tubería de revestimiento |
Sistema de BES superior |
Sistema de BES inferior |
|||||
|
Serie |
DE del sistema |
Tubería de derivación (DE/DI) |
Capacidad de caudal |
Serie |
Cubierta de BES (DE/DI) |
Capacidad de caudal |
|
|
5¾ in |
319 |
4.80 in |
1.65/1.02 in |
1,760 bbl/día |
319 |
4.76/3.94 in |
2,200 bbl/día |
|
146 mm |
3 |
122 mm |
42/26 mm |
280 m3/d |
3 |
121/100 mm |
350 m3/d |
|
6⅝ in |
319 |
5.59 in |
2.20/1.57 in |
1,760 bbl/día |
319 |
4.76/3.94 in |
2,200 bbl/día |
|
168 mm |
3 |
142 mm |
56/40 mm |
280 m3/d |
3 |
121/100 mm |
350 m3/d |
|
7 in |
319 338 |
5.98 in |
2.20/1.57 in |
1,760 bbl/día 2,200 bbl/día |
319 338 |
4.76/3.94 in 5.51/4.61 in |
1,760 bbl/día 2,200 bbl/día |
|
178 mm |
3 4 |
152 mm |
56/40 mm |
280 m3/d 350 m3/d |
3 4 |
121/100 mm 140/100 mm |
350 m3/d 350 m3/d |
|
9⅝ in |
hasta 406 |
8.27 in |
2.87/1.97 in |
5,030 bbl/día |
hasta 406 |
7.48/5.51 in |
hasta 5,030 bbl/día |
|
245 mm |
hasta 5A |
210 mm |
73/50 mm |
800 m3/d |
hasta 5A |
190/140 mm |
hasta 800 m3/d |
