Bombas de inyección de agua
Las bombas de inyección de agua se utilizan para forzar el agua, las aguas residuales, el petróleo de desecho de campo y la salmuera a gran profundidad en formaciones porosas. La inyección se puede utilizar como un método de recuperación mejorada de petróleo (EOR) en yacimientos donde la presión está cayendo. Con las operaciones de EOR, se inyecta fluido en un pozo para generar presión en el yacimiento y empujar los hidrocarburos hacia un pozo de producción vecino.
Las bombas de inyección también se utilizan en pozos de descarga. Se producen alrededor de 3 barriles de agua por cada barril de petróleo extraído de la tierra. Eso deja una gran cantidad de agua residual que debe tratarse. Muchos operadores recurren a los pozos de descarga porque siguen siendo la forma más económica de disponer.
BENEFICIOS
El diseño eficiente de la BES reduce el consumo de energía, lo que a su vez reduce los costos de inyección y de descarga
Cuando un pozo ha llegado al final de su vida útil económica, reutilice el variador de velocidad para controlar la bomba de inyección
Aumente o reduzca las tasas de inyección para manejar y optimizar la recuperación en el pozo de producción
aplicaciones
- Pozos de inyección vecinos utilizados en la recuperación mejorada de petróleo
- Pozos de descarga
capacidades
- Caudales de 95 a 39,600 BPD (de 15 a 6,300 m3/d)
- Presiones de entrada hasta 5,000 psi y presiones de salida hasta 3,000 psi
prestaciones
- La estructura resistente prolonga la vida útil

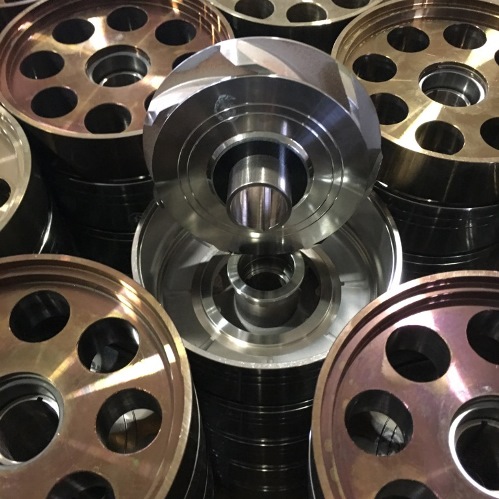

- Los motores y las etapas de bomba eficientes reducen los costos de energía
CARACTERÍSTICAS TÉCNICAS
Estándar
|
Tamaño (RU) |
Tamaño |
Capacidad |
Altura |
Tasa de eficiencia |
|
4 |
3.38 in |
226-1,510 bbl/d (a 60 Hz) |
11,483 ft |
39-61% |
|
86 mm |
30-200 m3/d (a 50 Hz) |
3500 m |
||
|
5 |
3.62 in |
113-4,151 bbl/d (a 60 Hz) |
11,483 ft |
31-67% |
|
92 mm |
15-550 m3/d (a 50 Hz) |
3500 m |
||
|
5A |
4.06 in |
189-5,283 bbl/d (a 60 Hz) |
11,483 ft |
33-65% |
|
103 mm |
25-700 m3/d (a 50 Hz) |
3500 m |
||
|
6 |
4.49 in |
6,038-9,435 bbl/d (a 60 Hz) |
11,483 ft |
62-66% |
|
114 mm |
800-1250 m3/d (a 50 Hz) |
3500 m |
||
|
6A |
4.84 in |
981-1,887 bbl/d (a 60 Hz) |
11,483 ft |
53-61% |
|
123 mm |
130-250 m3/d (a 50 Hz) |
3500 m |
||
|
8 |
6.77 in |
3,774-30,191 bbl/d (a 60 Hz) |
8,202 ft |
63-66% |
|
172 mm |
500-4000 m3/d (a 50 Hz) |
2500 m |
||
|
9 |
7.40 in |
37,739-47,551 bbl/d (a 60 Hz) |
6,562 ft |
70-72% |
|
188 mm |
5000-6300 m3/d (a 50 Hz) |
2000 m |
||
|
10 |
9.00 in |
60,382-75,478 bbl/d (a 60 Hz) |
4,921 ft |
73-79% |
|
229 mm |
8000-10000 m3/d (a 50 Hz) |
1500 m |
PowerSave
|
Tamaño (RU) |
Tamaño |
Capacidad |
Altura |
Tasa de eficiencia |
|
2A |
2.72 in |
151-755 bbl/d (a 60 Hz) |
11,483 ft |
45-57% |
|
69 mm |
20-100 m3/d (a 50 Hz) |
3500 m |
||
|
3 |
3.19 in |
189-2,415 bbl/d (a 60 Hz) |
11,483 ft |
40-70% |
|
81 mm |
25-320 m3/d (a 50 Hz) |
3500 m |
||
|
5 |
3.62 in |
251-3,019 bbl/d (a 60 Hz) |
11,483 ft |
46-66% |
|
92 mm |
20-400 m3/d (a 50 Hz) |
3500 m |
||
|
5A |
4.06 in |
755-3,774 bbl/d (a 60 Hz) |
11,483 ft |
67-71% |
|
103 mm |
100-500 m3/d (a 50 Hz) |
3500 m |
||
|
7A |
5.35 in |
2264-16,982 bbl/d (a 60 Hz) |
9,843 ft |
67-76% |
|
136 mm |
300-2250 m3/d (a 50 Hz) |
3000 m |
||
|
8 |
6.77 in |
12,076-18,869 bbl/d (a 60 Hz) |
8,202 ft |
74-76% |
|
172 mm |
1600-2500 m3/d (a 50 Hz) |
2500 m |
Beneficios de la bomba de inyección de agua de BES invertida:
- Reduzca los costos de energía en los pozos de inyección y de descarga
- Reutilice el variador de velocidad en pozos que se están convirtiendo de producción de BES a inyección/descarga
- Controle la frecuencia y las tasas de inyección en las operaciones de EOR para optimizar la producción
- Elimine las aguas residuales de la manera más común y económica
- Elija entre una amplia gama de caudales
Caso de estudio de bomba de inyección de agua
